Vorstellung meines Heimkino-Systems - gewählte Komponenten, Raumakustik, Einmessung

Dieser Artikel stellt mein aktuelles Heimkino-System vor.

Mein Ziel war es, ein System aufzubauen, das folgenden Anforderungen erfüllt:

• Surround- & Musik-Wiedergabe auf hohem Niveau - auch messtechnisch belegbar

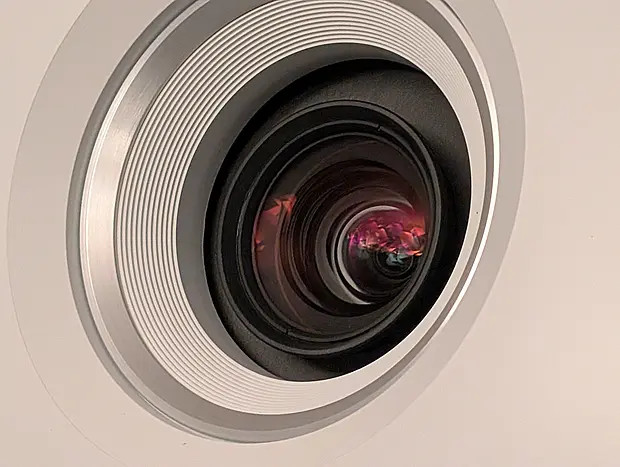

• 4K Heimkino: Beamer mit guten HDR-Fähigkeiten, hoher Farbtreue und gutem Schwarzwert

• Optimale Ausnutzung der zur Verfügung stehenden finanziellen Mittel

Eine Besonderheit ist, dass es sich um ein Wohnzimmerkino mit all den damit vebundenen  Einschränkungen handelt.

Mit dem Ergebnis bin ich hochzufrieden. Es ist eine Freude, mit diesem Setup Musik zu hören oder Filme zu schauen. Und auch messtechnisch kann sich die Anlage sehen lassen.

In diesem Beitrag möchte ich einen Überblick über mein Heimkino Setup geben. In weiteren Artikeln sollen die einzelnen Kapitel dann denn notwendigen Raum bekommen, um meine Vorgehensweise und die erzielten Ergebnisse Schritt für Schritt zu dokumentieren.

2.1 Raumgegebenheiten

Der Heimkino-Raum misst 9,6 × 4,0 × 2,57 Meter und bietet damit 99 Kubikmeter Volumen. Diese Abmessungen liegen in einen annehmbaren Bereich für Heimkinos - groß genug für ausreichenden Direktschall-Anteil, kompakt genug für kontrollierbare Akustik.

Eine architektonische Besonderheit prägt die Raumaufteilung: Die Frontlautsprecher stehen vor einer Wand, die mittig einen drei Meter breiten Durchgang aufweist. Der Hörplatz befindet sich mittig im Raum, etwa im hinteren Drittel - eine Position, die Raummoden minimiert und gleichzeitig ausreichend Abstand zu reflektierenden Flächen schafft.

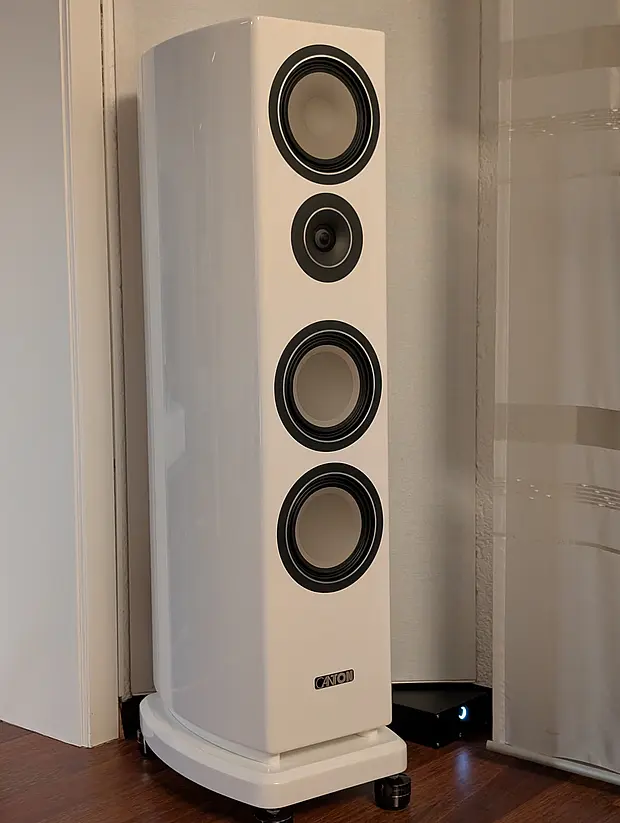

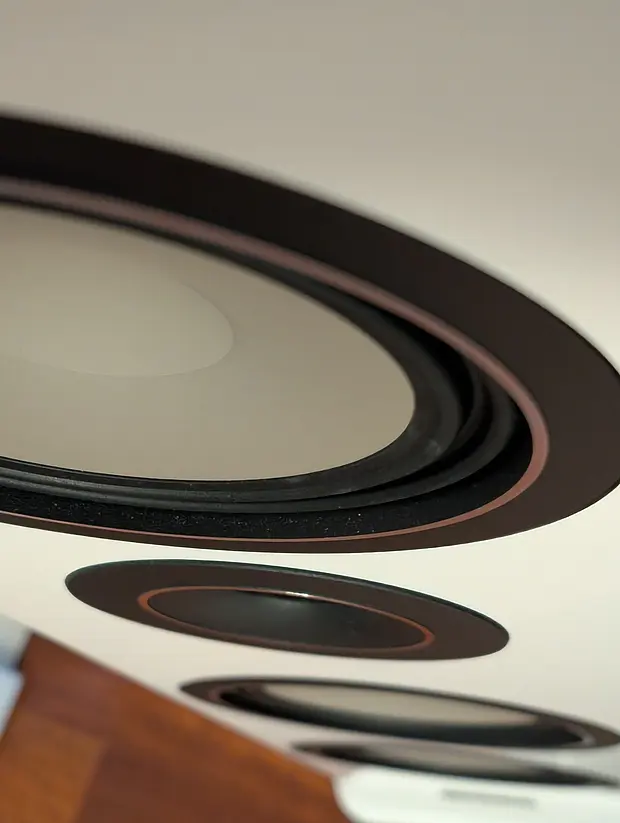

Der SVS Subwoofer steht hinter dem Hörplatz mit der Membran in Richtung Hörposition. Die Trennfrequenz zu den Fronts liegt bei 40Hz - die Reference 7K in Verbindung mit den Monoblocks machen diese tiefe Trennfrequenz möglich.

2.2 Akustische Behandlung

Die Raumbehandlung folgt einem systematischen Ansatz: Primärreflexionen kontrollieren, stehende Wellen dämpfen und Nachhallzeiten optimieren. Die Umsetzung erfolgte möglichst an akustisch kritischen Punkten. Manchmal gab der Raum aber auch vor, was ging und was nicht.

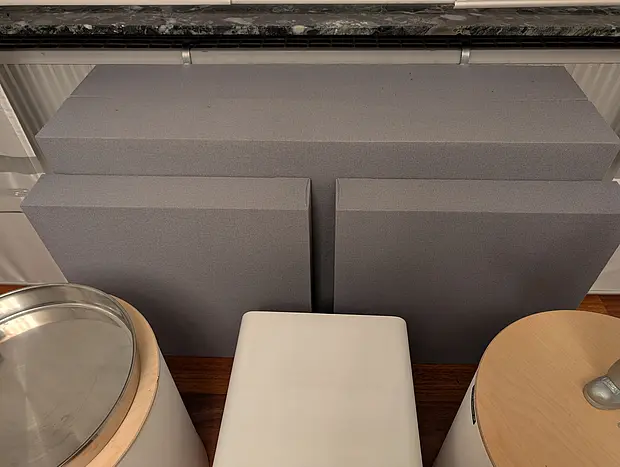

Bassmanagement: Vier verschiedene Bassfallen-Typen adressieren unterschiedliche Problembereiche. Die GIK Monster Bass Traps arbeiten breitbandig und reduzieren Energie im gesamten Bassbereich. HOFA Bass-Traps ergänzen diese Wirkung mit unterschiedlichen Dämpfungscharakteristiken. Der GIK Scopus Tuned Trap T70 zielt spezifisch auf 70Hz ab - eine kritische Frequenz in diesem Raumvolumen. Zusätzlich sorgen zwei GIK Monster Bass Traps für kontrollierte Dämpfung.

Absorber-Strategie: Sieben GIK 244 Absorber verteilen sich strategisch im Raum. Zwei große 1200×600mm Einheiten sitzen an den Primärreflexionspunkten der Decke, vier weitere 1200×600mm Absorber kontrollieren die Reflexionen oberhalb der Frontlautsprecher. Ein kleinerer 600×600mm Absorber ergänzt diese Anordnung.

Eckbehandlung: Zwei GIK Tri Traps hinter den Frontlautsprechern kontrollieren Kantenmoden und reduzieren die Energiesammlung in diesen akustisch kritischen Bereichen. Ihre dreieckige Form maximiert die absorbierende Oberfläche bei minimalem Raumverlust.

Diese Behandlung resultiert in kontrollierten Nachhallzeiten je nach Frequenz zwischen 0,30 in Mitten und Höhen bis maxímal 0,8 Sekunden im Tiefbass unter 40Hz - ein Bereich, der für ein modern eingerichtetes Wohnzimmer mehr als respektabel ist. Ohne diese Maßnahmen lagen die Zeiten zwischen 0,7 und 2 Sekunden. Klanglich liegen dazwischen Welten.

An dieser Stelle sei gesagt: Wer bereits eine vernünftige Hifi-Anlage besitzt, sich aber noch nicht mit der Raumakustik beschäftigt hat, sollte dies schleunigst nachholen. Statt neuer Komponenten ist das der effektivste Weg zu besserem Klang. Anders gesagt: In einem Raum mit schlechter Akustik klingt auch ein absolutes High-End-System nicht gut. Ein Mittelklasse-System im optimierten Raum klingt besser.

Wer sich jetzt denkt, dass die Raumkorrektur im AVR das doch alles regelt, liegt leider daneben. In “schlechten” Räumen können die Probleme zwar gelindert, aber niemals ein wirklich gutes Ergebnis erreicht werden. Schlechte Akustik bleibt schlechte Akustik. Dennoch sind die Raumkorrektur-Systeme eine wunderbare Sache - sie adressieren effektiv die verbliebenen Probleme eines behandelten Raums.

4.1 Herzstück: Denon X4300H AVR

Der Denon AVR-X4300H fungiert als zentraler AV-Receiver mit neun eingebauten Endstufen und 125 Watt pro Kanal (8 Ohm, 20-20kHz, zwei Kanäle betrieben). Als 9.2-Kanal-System mit 11.2-Kanal-Vorverstärker-Ausgängen bietet er ausreichend Flexibilität für Systemerweiterungen. Die Unterstützung für Dolby Atmos, DTS:X und das verfügbare Auro-3D-Upgrade ermöglicht objektbasierten Surround-Sound.

Das integrierte Audyssey MultEQ XT32 bildet das Fundament der Raumkorrektur. Mit 512 Filtern pro Kanal sowie separater Subwoofer-Korrektur erreicht es deutlich höhere Auflösung als einfachere Room-Correction-Systeme. Die Kalibrierung folgte grundsätzlich den Erkenntnissen aus Roland Jutais "Secrets of Audyssey" - einem wissenschaftlich fundierten Ansatz zur Optimierung der Audyssey-Performance. Ich habe die Einmessung mit der PC-Software MultEQ X durchgeführt, die mehr Kontrolle und Optimierungsmöglichkeiten bietet, als die App oder der Built In Prozess.

Dynamic EQ nutze ich ausschließlich bei Film- und TV-Wiedergabe, nicht im Stereo-Musikbetrieb. Das System basiert auf ISO 226:2003 Equal Loudness Contours und passt automatisch Bass und Höhen an, wenn die Wiedergabelautstärke vom Referenzpegel abweicht. Der Reference Level Offset ermöglicht dabei inhaltsspezifische Anpassungen für Filme (0-5dB) und TV-Sendungen (10dB). Bei reiner Stereo-Musikwiedergabe bleibt Dynamic EQ deaktiviert, um die natürliche Klangcharakteristik der Aufnahmen zu erhalten.

4.2 Verstärkung der Fronts

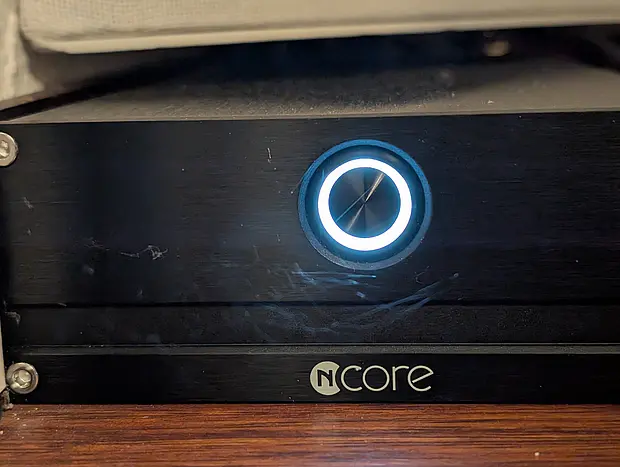

AUDIOPHONICS MPA-M500NC Monoblocks: Zwei identische Monoblock-Verstärker übernehmen die Verstärkung der Reference 7K Frontlautsprecher. Jeder MPA-M500NC basiert auf einem Hypex NCore NC500MP Modul und liefert 500 Watt an 4 Ohm. Die Class-D-Technologie erreicht hohen Wirkungsgrad bei minimaler Wärmeentwicklung. Das NCore-Design von Hypex eliminiert typische Class-D-Nachteile durch Self-Oscillating-Technologie und erreicht lastunabhängigen Frequenzgang sowie niedrige Ausgangsimpedanz.

Die externe Verstärkung der Reference 7K entlastet den Denon-Receiver und ermöglicht höhere Pegel ohne Verzerrungen. Besonders bei den 4-8 Ohm Canton-Lautsprechern mit mittlerem Wirkungsgrad zeigt sich der Vorteil sauberer, kontrollierter Leistungsreserven. Die Monoblocks arbeiten vollständig diskret - jeder Kanal hat separate Stromversorgung und Signalweg. Die Lautsprecherkabel sind jeweils nur 0,6m lang, was sich positiv auf den Dämpfungsfaktor auswirkt.

4.3 Signalweg-Optimierung

Der Signalweg vom Denon zu den Monoblocks erfolgt über Supra DAC Cinch-Kabel in 12m und 15m Längen. Die asymmetrische Übertragung nutzt hochwertige Kupferleiter und erreicht auch bei den längeren Distanzen saubere Signalübertragung ohne zusätzliche Vorverstärkerstufen.

6.1 Setup der Einmessung

Die Einmessung erfolgte mit MultEQ-X, der PC-Software von Denon/Marantz, die erweiterte Konfigurationsmöglichkeiten gegenüber der Standard-Receiver-Kalibrierung bietet. Vor der eigentlichen Room Correction waren bereits alle Raumakustikmaßnahmen abgeschlossen - die GIK Absorber, Bass Traps und Tri Traps bildeten die akustische Grundlage für eine erfolgreiche elektronische Korrektur.

MultEQ-X ermöglicht bis zu 32 Messpositionen und detaillierte Analyse der Einzelmessungen pro Lautsprecher und Position. Die Software zeigt sowohl die gemessene Raumresponse als auch die berechneten Korrekturfilter in Echtzeit an.

6.2 Einmessprozedur

Der Vorteil von MultEQ-X liegt in der präzisen Kontrolle über den Messprozess. Einzelne Lautsprechermessungen können bei Bedarf wiederholt oder gelöscht werden, ohne das komplette Setup neu zu starten. Besonders bei der Subwoofer-Integration bietet die Software die Möglichkeit, nur bestimmte Messpositionen für die Tiefbasskorrektur zu verwenden.

Die Einmessung erfolgte über das Standard-Audyssey-Mikrofon, wobei MultEQ-X auch kalibrierte Mikrofone unterstützt. Nach Abschluss der Messungen generiert die Software die Korrekturfilter und überträgt diese an den Receiver.

6.3 REW-Verifikation

Parallel zur MultEQ-X Kalibrierung erfolgte eine unabhängige Analyse mit Room EQ Wizard (REW). Diese Messungen dienten der objektiven Bewertung der Audyssey-Ergebnisse und deckten Parameter auf, die in MultEQ-X nicht direkt sichtbar sind.

REW ermöglichte die detaillierte Analyse von Group Delay, Phasenverhalten und Impulsantworten. Besonders im kritischen Übergangsbereich zwischen Subwoofer und Hauptlautsprechern lieferten die REW-Messungen wichtige Erkenntnisse für weitere Optimierungen.

6.4 Iterative Optimierung

Die Kombination aus MultEQ-X und REW erwies sich als effektiv für die systematische Verbesserung des Systems. MultEQ-X bot die Möglichkeit, gezielt einzelne Frequenzbereiche oder Lautsprecher nachzujustieren, ohne das komplette Setup zu wiederholen.

Kleinere Korrekturen konnten direkt in MultEQ-X vorgenommen und an den Receiver übertragen werden. Die REW-Kontrollmessungen bestätigten jeweils die Wirksamkeit der Änderungen oder zeigten weiteren Optimierungsbedarf auf.

6.5 Speichern der Einmessdaten dank MultEQ-X

Alle Messkonfigurationen wurden in MultEQ-X gespeichert und dokumentiert. Dies ermöglichte, bei späteren Systemänderungen gezielt auf bewährte Einstellungen zurückzugreifen und Verschlechterungen schnell zu identifizieren.
